나인봇 맥스 신형 컨트롤러 벽돌 복구 방법

신형 컨트롤러는 구형 컨트롤러와 다른 MCU(제어 칩, 프로세서)를 사용 중입니다.



구형 : STM32

신형 : AT32 (STM32 카피 칩)



바뀐 이유는 정확하지 않지만 STM32의 가격이 코로나 이후 급상승, 수급 불안정으로 인해 바꾸었을 것으로 추측됩니다





신형 컨트롤러에 커스텀 펌웨어 , 다운그레이드를 하시면



에러 코드 10 ( 대시보드와 통신 불가)와 함께 사용이 불가능해지기 때문에



이런 상황에서 사용이 가능한



신형 컨트롤러 복구 방법에 대해 알아보겠습니다









준비물



UART 컨버터 (CP2102 추천)

Ninebot IAP - https://iap.scooterhacking.org



듀폰 케이블 (점퍼 케이블)



나인봇 맥스 펌웨어 1.7.13 - 다운로드











컨트롤러를 분해해서 꺼내 주세요. 복구 중 배터리를 절대로 연결하지 말아 주세요

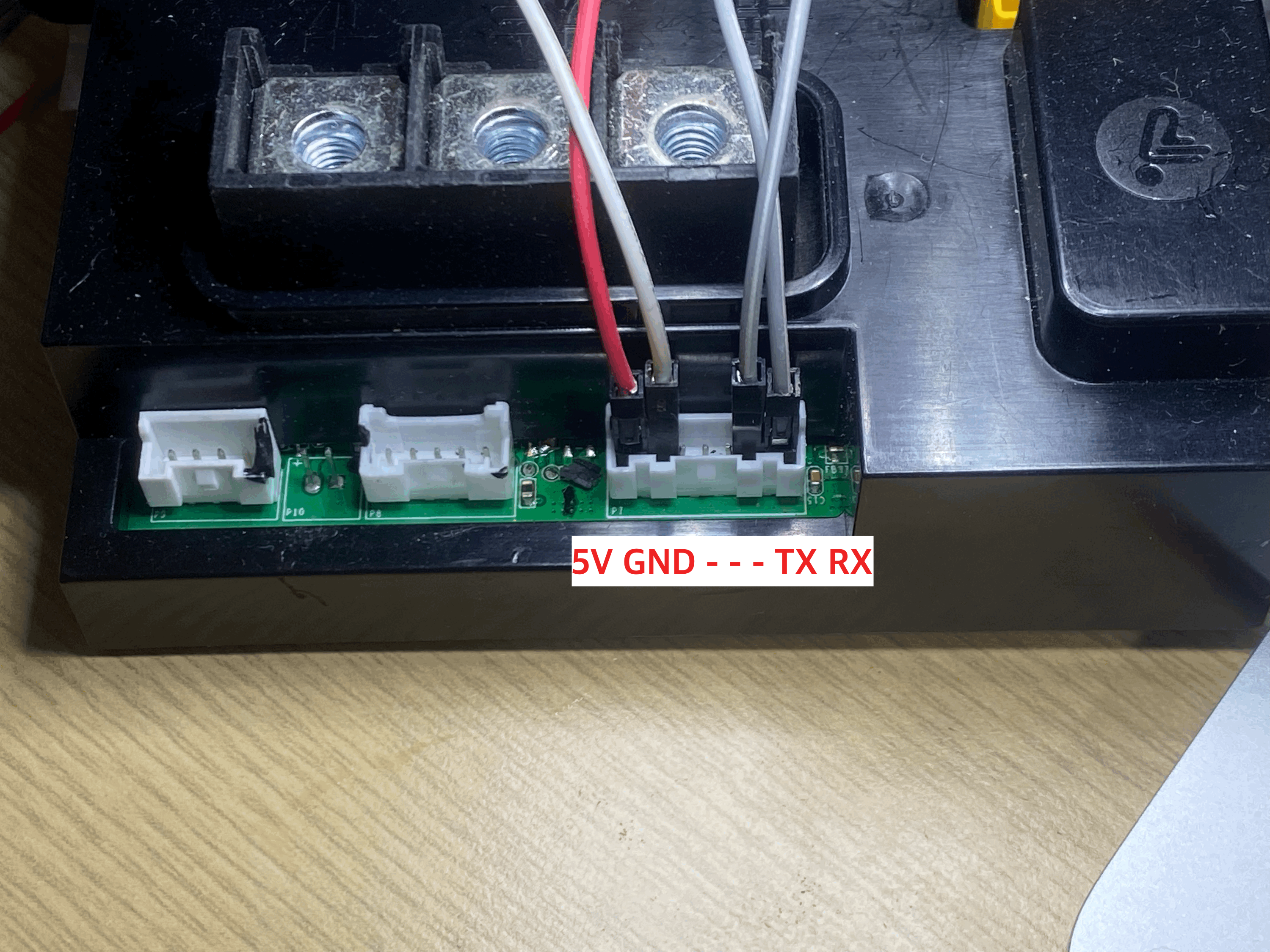

1. 듀폰 케이블을 대시보드 커넥터에 꽂아줍니다.



핀 아웃은 사진과 같습니다

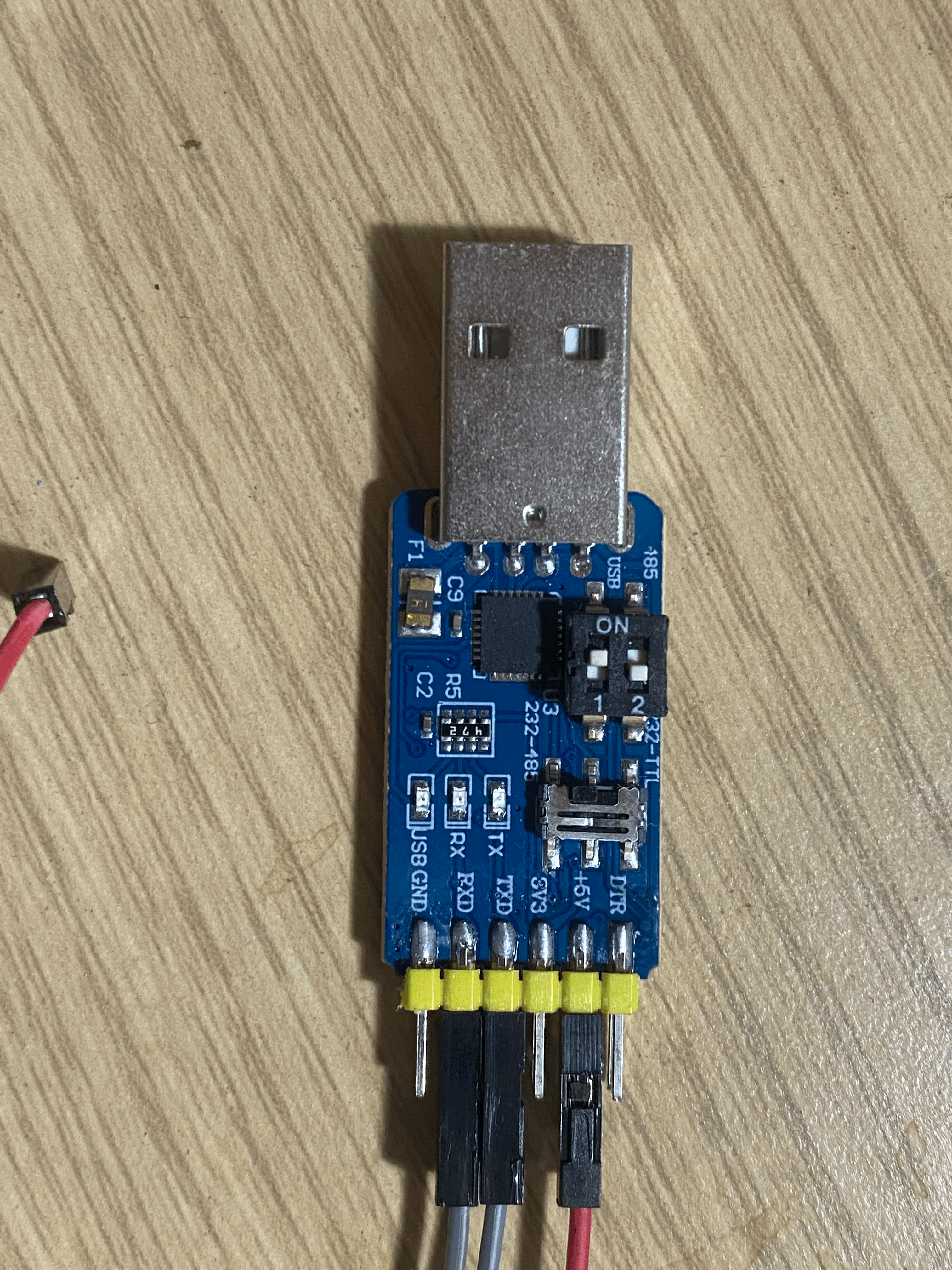

2. UART (CP2102) 컨버터에 선을 꽂아주세요



연결법

5V - 5V

Rx - Tx

Tx - Rx

GND - GND



Rx - Tx를 서로 연결해주셔야 합니다





3. 컴퓨터에 연결해 주세요



제대로 연결되었다면 보드 LED가 켜집니다







4. 장치 관리자에서 UART 컨버터 모듈 포트를 확인해 주세요.

저는 COM6입니다.

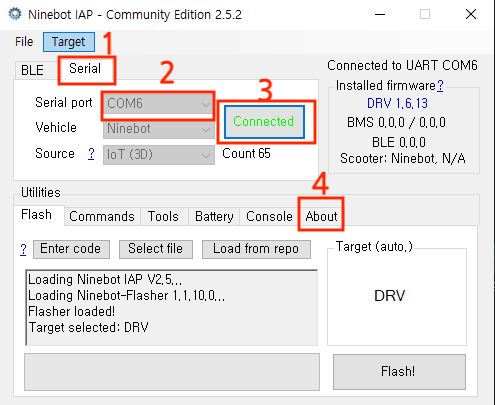

5.Scooterhacking IAP를 실행시켜 주세요



Serial 탭으로 이동



Serial Port를 아까 확인하신 포트로 설정해주세요



Connect 버튼 누르고 Count 숫자가 올라가는 것을 확인

(안 올라간다면 컨트롤러와 UART 컨버터의 연결을 다시 확인해 주세요)



About 클릭





6.About 탭에서 Advanced mode 체크박스를 눌러주세요



경고창이 뜨면 '예'를 눌러주세요





7.Flash 탭으로 이동



Select file 클릭 후 다운로드하신 펌웨어를 선택



Flash 버튼 클릭









8. Firmware download completed 가 뜨면 정상적으로 업로드가 된 겁니다









Scooterhacking utility에서도 제대로 잡히네요





도움이 되셨으면 좋겠습니다. 감사합니다
